LVDT20回彈一體式位移傳感器
一、LVDT20回彈一體式位移傳感器概述:
差動變壓器式位移傳感器（LVDT）可廣泛應用于裂縫測量監測，橋梁測量監測，航天航空，機械， 建筑，紡織，鐵路，煤炭，冶金，塑料，化工以及科研院校等國民經濟各行各業，用來測量伸長，振動，物體厚度，膨脹等的高技術產品。
直流LVDT具有優良的性能，采用方便的單電源+12～24V DC供電， 電子電路密封在304不銹鋼金屬管內，可以在潮濕和灰塵等惡劣環境中工作。
二、LVDT20回彈一體式位移傳感器特點:
1.內置精密直線軸承，重復性好
2.探頭為氮化硅陶瓷球，耐磨性好
3.無滑動觸點，使用壽命長
4.直流單電源供電，內置高性能信號解調器
5.二線制4-20mA電流輸出，三線制0-5V或0-10V電壓輸出，四線制RS485數字信號輸出
6.外徑Φ20mm，不銹鋼304外殼，回彈式（可定制拉桿式）
三、LVDT20回彈一體式位移傳感器應用領域：
軸徑跳動檢測，紡織機械檢測，閥門位置檢測與控制，輥縫間隙測量，車輛制動裝置磨損測量，機器人、精密位移測量，汽車零件在線檢測，機床及工具定位、液壓缸定位，橋面移位檢測，地鐵地道工程防護。
四、LVDT20回彈一體式位移傳感器性能參數：
|
位移量程 |
5mm,10mm,15mm,20mm,25mm,40mm,50mm,100mm |
|
輸出信號 |
0～5V, 0～10V,4～20mA，RS485，±5V，±10V |
|
分辨率 |
≤0.1um， 數字式輸出是16bit |
|
線性誤差 |
≤0.1%FS：量程5mm；≤0.15%FS：量程10,15,20,25,30,40,50mm；≤0.25%FS：量程100mm |
|
重復誤差 |
可達1～10um |
|
供電電源 |
+12～24V DC |
|
工作電流 |
電壓輸出型 電流 ＜10mA |
|
二線4～20mA電流輸出型 電流3.8～24mA |
|
|
RS485輸出型 電流15～40mA |
|
|
動態特性 |
拉桿式50HZ，回彈式20HZ |
|
耐受沖擊 |
250g/11毫秒 |
|
振動允限 |
10g/2KHZ |
|
激勵電壓 |
3Vrms |
|
激勵頻率 |
5KHZ |
|
溫度系數 |
零點≤0.01%/℃ |
|
靈敏度 |
≤0.025%/℃ |
|
工作溫度 |
-25℃～+85℃ |

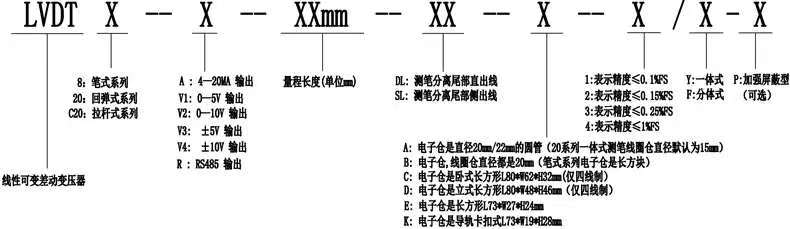

五、LVDT20回彈一體式位移傳感器選型指導：

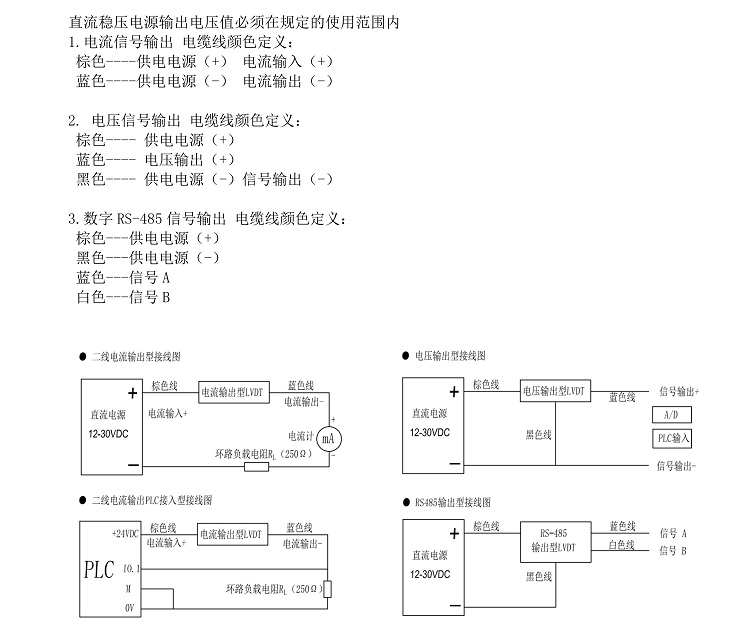

六、LVDT20回彈一體式位移傳感器接線方法：

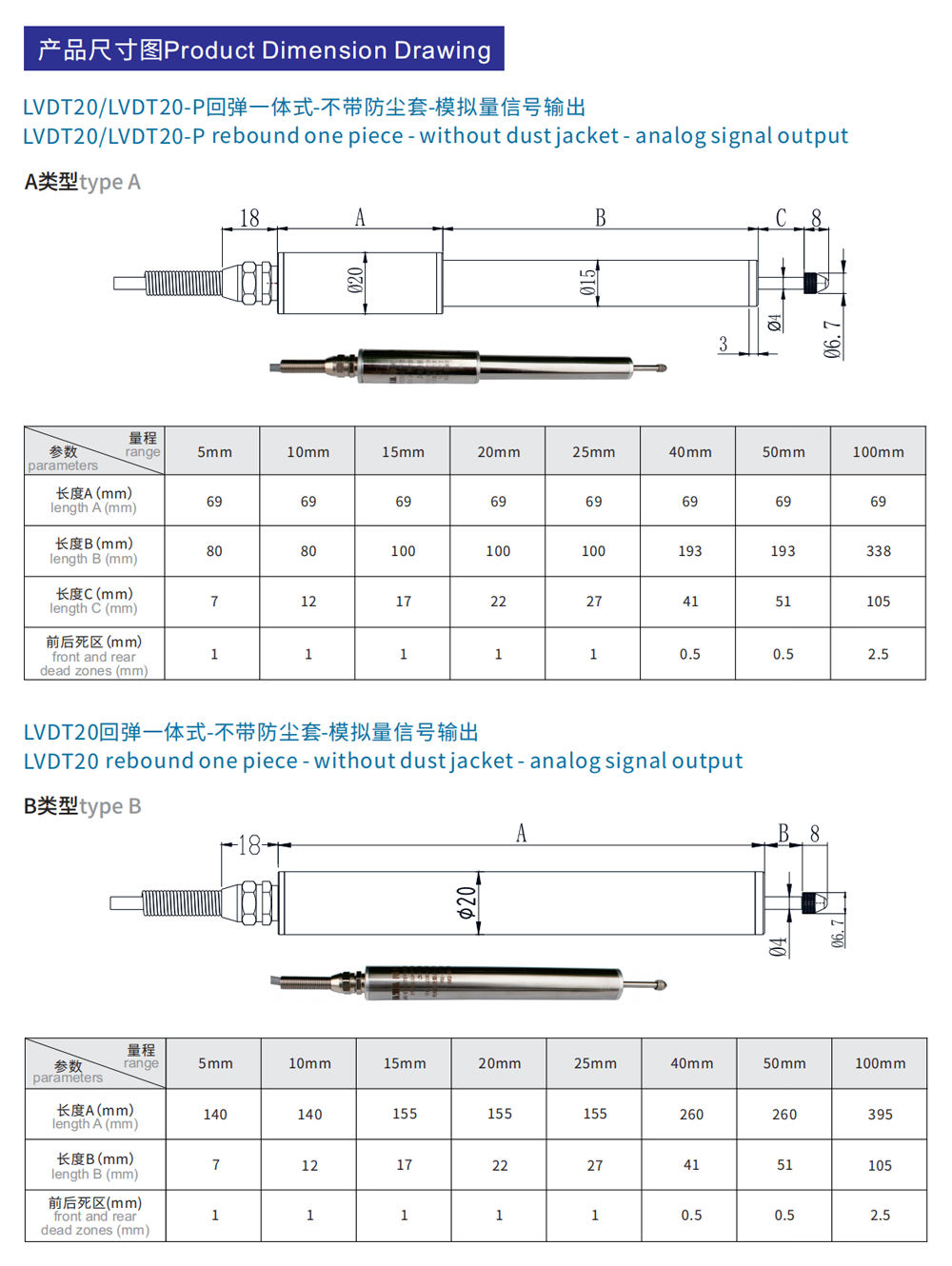

七、LVDT20回彈一體式位移傳感器安裝尺寸：
八、常用可選量程參考：
LVDT20-A-2.5mm-DL-A-1-Y、LVDT20-A-5mm-DL-A-1-Y、LVDT20-A-10mm-DL-A-1-Y、LVDT20-A-15mm-DL-A-1-Y、LVDT20-A-20mm-DL-A-1-Y、LVDT20-A-25mm-DL-A-1-Y、LVDT20-A-40mm-DL-A-1-Y、LVDT20-A-50mm-DL-A-1-Y、LVDT20-A-100mm-DL-A-1-Y。
如需詳詢產品參數及具體價格，請撥打服務熱線：18988775285 李工
